本产品是我公司JN338-F型非旋转式扭矩传感器的延伸产品，它也是根据电阻应变原理把扭转力矩产生的应变转换成与其成线性关系的电信号。该系列产品应用了我公司成熟的专业技术，品种齐全，体积小，量程范围广，精度高，性能稳定可靠。该系列产品可与我公司的专用仪表配套使用，直接显示扭矩值。
产品特点:
1、测量正、反向静扭矩，旋转角度小于360度。
2、测量正、反向扭矩时，不需调整零点。
3、扭矩信号的提取方式为应变电测技术。
4、扭矩测量精度与方向无关。
5、体积小、重量轻、安装方便。
6、信号检测采用数字化处理技术，精度高、稳定性好、抗干扰性强。
7、可靠性高、寿命长。
8、信号输出为毫伏。
技术指标:
灵敏度：1-2 mV/V
准确度：≤0.2%F·S
线性度：≤0.1%F·S
重复性：≤0.1%F·S
滞 后： ≤0.1%F·S
过载能力：120%F·S
共桥电压：≤12 VDC
绝缘电阻：≥200MΩ
工作温度：-20～60℃
热零点偏移：≤0.05%F·S/10℃
热灵敏度偏移：≤0.05%F·S/10℃
输入电阻：350Ω±20Ω或710Ω±20Ω 输出电阻：350Ω或700Ω

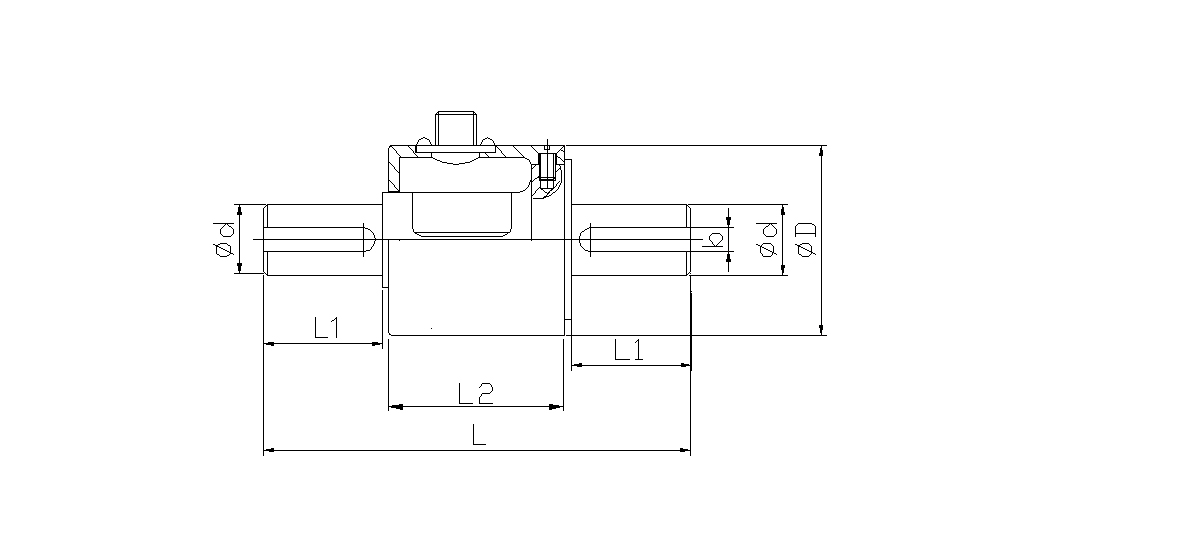

点击放大
|
规格
|
d
|
D
|
L
|
L1
|
L2
|
a
|
b
|
键宽*高*长
|
|
1、2、3、5、10、
20、30、50、100mF
|
Φ18h7
|
Φ48
|
106
|
30
|
41
|
2
|
6-0.03
|
6*6*28 单键
|
|
200、300、500mF
|
Φ38h7
|
Φ56
|
120
|
37
|
41
|
2
|
10-0.036
|
10*8*35 双键
|
|
700、1000mF
|
Φ48h7
|
Φ65
|
167
|
55
|
51
|
3
|
14-0.043
|
14*9*53 双键
|
|
2000、3000、5000mF
|
Φ75h7
|
Φ98
|
237
|
90
|
51
|
3
|
20-0.052
|
20*12*88 双键
|
|
7000、10000mF
|
Φ100h7
|
Φ118
|
287
|
115
|
51
|
3
|
28-0.052
|
28*16*113 双键
|
注：传感器左右端法兰盘可根据客户要求制造。 单位：mm

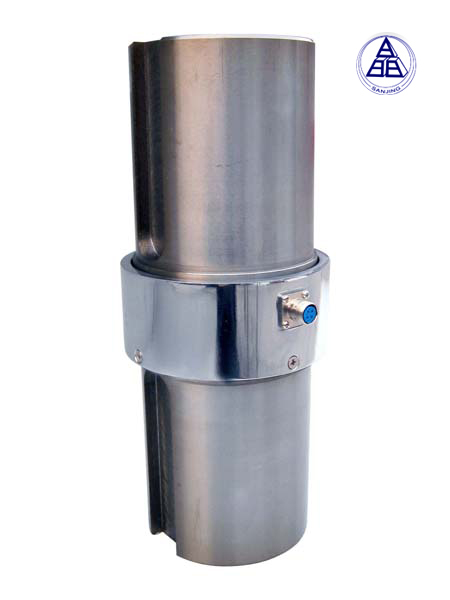

产品图片：
安装方法：
将传感器一端用法兰盘或连接套与被测设备相连，另一端固定或施力。
