JN338-AFG型法兰式转速转矩传感器



产品简介

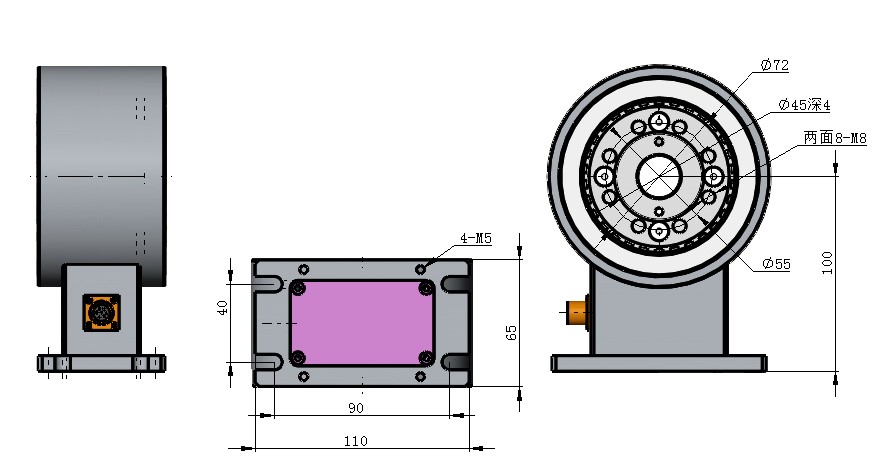

JN338-AFG型法兰式转速转矩传感器是为轴向安装空间小的场合设计的一种新型转矩转速传感器,它的轴向尺寸为65mm,法兰轴输出,扭矩信号采用光电耦合方式输出,测量精度高,转速适用范围广,可动态、静态测量转矩,转速,功率。

1:电源供电和信号传递为非接触式。

2:无轴承,转速适用范围广。

3:与动力轴、负载轴联接为刚性联接。

4:安装调试方便,用户轴的径向跳动小于0.05mm轴向窜动小于0.5mm即可适用,传感器底部调节螺栓可方便调节安装间隙。

5:该型号有带485总线输出和不带485总线输出两种:标准型不带485口;总线型带485口,电脑USB数据线,带上位机测量软件。

6:该型号产品出厂前都做动平衡,适合高转速。


技术参数:


  • 扭矩不准确度: 0.1-0.5% F·S
  • 过载能力: 150%F·S
  • 输出型号: TTL方波,频率信号。
  • 工作温度: -20~60℃
  • 转速准确度:无累积误差
  • 转速:5000-24000rpm
  • 齿数:30
  • 零转矩频率输出:10KHz
  • 正向转矩满量程频率输出:15KHz
  • 反向转矩满量程频率输出: 5KHz
  • 供电标准: DC±12V,300mA;
  • D24V可选(订货时需说明)
  • 传感器功耗:4W
  • 通讯方式:RS485/232




传感器量程分档:

50Nm  100Nm  200Nm  300Nm  400Nm

规格(N.m

螺栓预紧力(N.m

50-400

43


安装要求:

1:安装时,先将一端的4个螺栓和卡子拆下保存,装上联轴器固

定在负载或动力轴身上;再将另一端的4个螺栓和卡子拆下保存,装上联轴器,与动力或负载轴固定;旋动4个螺栓顶住底面,保证转子法兰与壳体间隙,左右上下大至均匀,固定底座,检测转动灵活,转速转矩信号正确,即可工作。

2:传感器安装时转子、定子有方向配合,看内部变压器线圈,转子宽边对应定子宽边,转子窄边对应定子窄边。

3:其他和标准一致。
