产品简介

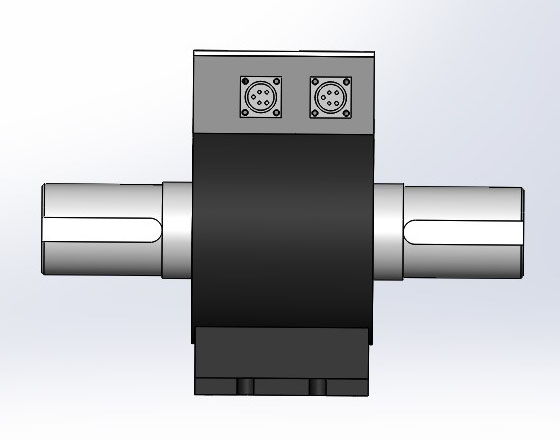

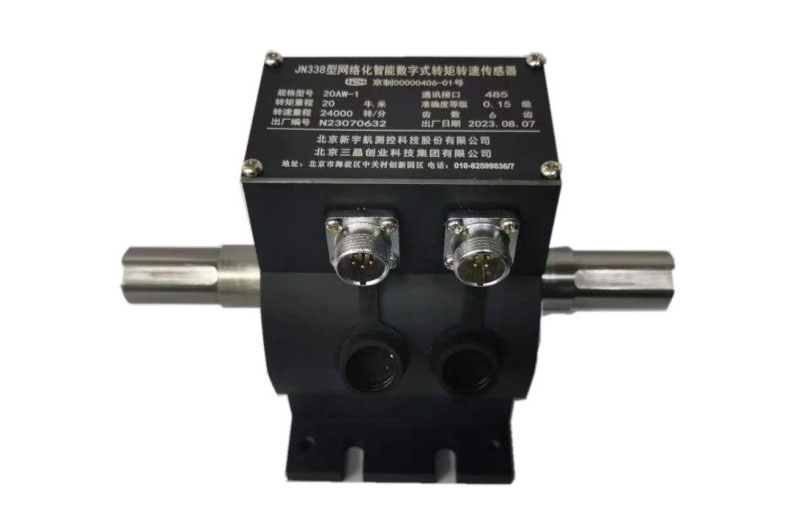

JN338-AW型超高转速传感器是专门为测试高转速而设计的一种新型转矩转速传感器，高转速，高精度，适用范围广，可动态、静态测量转矩，转速，功率等。
产品特点
-
电源供电和信号传递为非接触式。
-
无轴承，转速适用范围广。
-
与动力轴、负载轴联接为刚性联接。
-
安装调试方便，用户轴的径向跳动小于0.05mm轴向窜动小于0.5mm即可适用，传感器底部螺栓可方便调节安装间隙。
-
该型号带标准仪表通讯口和总线输出485/232(需用户提前预定)；电脑USB数据线，带上位机测量软件。
技术参数:
|
扭矩不准确度： 0.1-0.5% F·S
过载能力： 150%F·S
输出型号： TTL方波，频率信号。
工作温度： -20～60℃
转速准确度：无累积误差
齿数：6
|
零转矩频率输出：10KHz
正向转矩满量程频率输出：15KHz
反向转矩满量程频率输出： 5KHz
供电标准： DC±12V，300mA；
DC24V可选(订货时需说明)
传感器功耗：4W
|
量程分档
10Nm 50Nm
100Nm 200Nm 300Nm 500Nm
700Nm
1000Nm 2000Nm 3000Nm
5000Nm 7000Nm 10000Nm

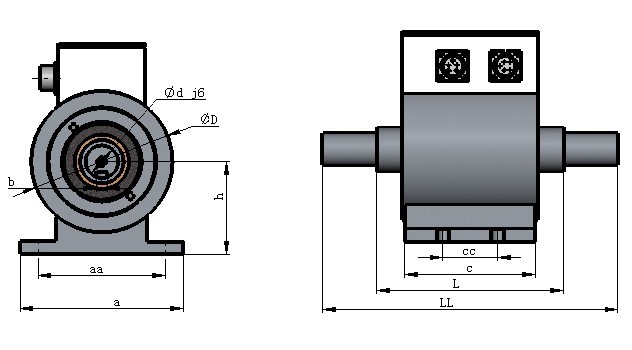

机械参数
|
参数
型号N.m
|
LL
|
L
|
c
|
cc
|
h
|
?D
|
?d
|
a
|
aa
|
B
宽*高*长*数量
|
f
|
转速r/min
|
|
10
|
135
|
103
|
72
|
30
|
53
|
64
|
10
|
90
|
70
|
3*3*16*2
|
7
|
28000
|
|
50
|
167
|
106
|
51
|
74
|
18
|
6*6*30*2
|
|
100
|
163
|
103
|
78
|
18
|
|
200/300
|
189
|
105
|
58
|
89
|
28
|
8*7*42*4
|
|
500
|
200
|
100
|
68
|
94
|
38
|
10*8*50*4
|
25000
|
|
1000
|
230
|
110
|
75
|
104
|
48
|
14*9*60*4
|
|
2000
|
280
|
110
|
85
|
124
|
55
|
18*11*85*4
|
20000
|
|
3000
|
65
|
|
5000
|
310
|
110
|
134
|
75
|
20*12*100*4
|
18000
|
|
10000
|
370
|
120
|
100
|
159
|
100
|
28*16*125*4
|
15000
|
