本传感器是专门为测量非旋转动力系统的静态扭矩设计的。适用于转向机、电动执行器、阀门、轴承、扭力扳手等行业领域。其特点为:结构简单、将信号及信号变送器合二为一、体积小、测量精度高、信号输出形式多样化，能满足不同行业的需求。
产品特点：
1.测量正、反向静态扭矩，旋转角度小于360度。
2.测量正、反向扭矩时，不需调整零点。
3.扭矩信号的提取方式为应变电测技术。
4.扭矩测量精度与方向无关。
5.体积小、重量轻、安装方便。
6.信号检测采用数字化处理技术，精度高、稳定性好、抗干扰性强。
7.可靠性高、寿命长。
8.信号输出类型为频率、电压、电流。
技术参数：
扭矩不准确度：0.1-0.2% F·S 重复性：≤0.1%F·S
过载能力：150%F·S 滞 后：≤0.1%F·S
绝缘电阻：≥200MΩ 线 性：≤0.1%F·S
工作温度：-20～60℃ 相对湿度：≤90% RH
应变计动态应变波的响应时间：3.2×10-6S
传感器功耗：4W
1、传感器输出频率信号：
转矩频率输出：5KHz -- 15KHz
零转矩频率输出：10KHz
传感器信号输出：方波信号、幅值为5V、负载电流＜15mA
2、传感器输出电压信号：
转矩电压输出：±5V 、±10V 、0–5 V 、0–10V
3、传感器输出电流信号：
转矩电流输出：4–20 mA
|
规格(N.m)
|
Φdh7
|
ΦD
|
ΦD1
|
ΦD2
|
L
|
L1
|
L2
|
a-Φd1
|
b*L3*c*数量
|
|
10、5、3、2、1、0.5、0.2
|
Φ10
|
Φ62
|
Φ76
|
Φ90
|
100
|
48
|
20
|
3-Φ5.5
|
3*16*3*1
|
|
20、30、40、50、100
|
Φ18
|
Φ64
|
Φ80
|
Φ100
|
119
|
55
|
30
|
3-Φ6.5
|
6*25*6*1
|
|
200、300
|
Φ28
|
Φ72
|
Φ90
|
Φ105
|
129
|
55
|
35
|
3-Φ8.5
|
8*30*7*2
|
|
500、700
|
Φ38
|
Φ82
|
Φ100
|
Φ120
|
139
|
55
|
40
|
4-Φ10.5
|
10*35*8*2
|
|
1000
|
Φ48
|
Φ92
|
Φ114
|
Φ135
|
173
|
55
|
57
|
6-Φ12.5
|
14*52*9*2
|
|
2000、3000
|
Φ60
|
Φ114
|
Φ140
|
Φ160
|
200
|
55
|
70
|
6-Φ12.5
|
18*65*11*2
|
|
5000、7000
|
Φ75
|
Φ130
|
Φ160
|
Φ190
|
263
|
55
|
102
|
6-Φ16.5
|
20*97*12*2
|
|
10000
|
Φ100
|
Φ166
|
Φ220
|
Φ260
|
321
|
55
|
130
|
8-Φ21
|
28*125*16*2
|
|
20000
|
Φ120
|
Φ190
|
Φ250
|
Φ300
|
360
|
55
|
150
|
6-Φ25
|
32*130*18*2
|
|
50000
|
Φ165
|
Φ240
|
Φ300
|
Φ350
|
470
|
55
|
200
|
8-Φ25
|
40*190*22*2
|
|
100000
|
Φ195
|
Φ270
|
Φ320
|
Φ380
|
550
|
55
|
240
|
12-Φ28
|
45*230*25*2
|
|
150000
|
Φ235
|
Φ305
|
Φ380
|
Φ450
|
630
|
55
|
300
|
12-Φ31
|
56*280*32*2
|
|
200000
|
Φ255
|
Φ350
|
Φ450
|
Φ470
|
630
|
55
|
300
|
16-Φ31
|
56*280*32*2
|
|
注：传感器左右端法兰盘可根据客户要求制造。
|
单位：mm
|
安装方法：
将传感器一端用法兰盘或连接套与被测设备相连，另一端固定或施力。

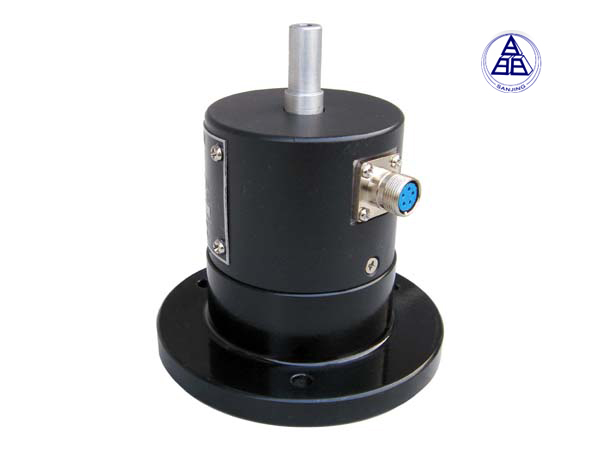

产品图片：
