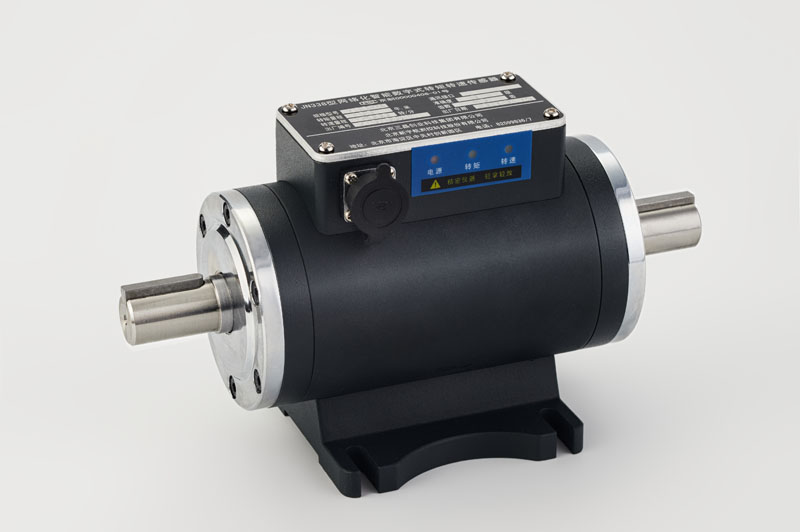

JN338AE型旋转式传感器（编码器测速）

此传感器与标准A型传感器转矩测量、外形尺寸相同。转速采用旋转编码器的方式，它具有高频响、分辨率能力高、抗振动、耗能低、性能稳定可靠、使用寿命长等优点，适合转速低且要求转速测量精度高和进行角度测量的场合使用。

产品特点：

1、转速测量精度高。
2、可提高转矩、转速信号采样的同步性。
3、可进行角度测量。
4、提高测量的采样速度。
5、可方便判断旋转方向。
6、同时传送两路相位差90°的信号，对需要提高测量分辨率是可对原信号进行倍频。


点击放大

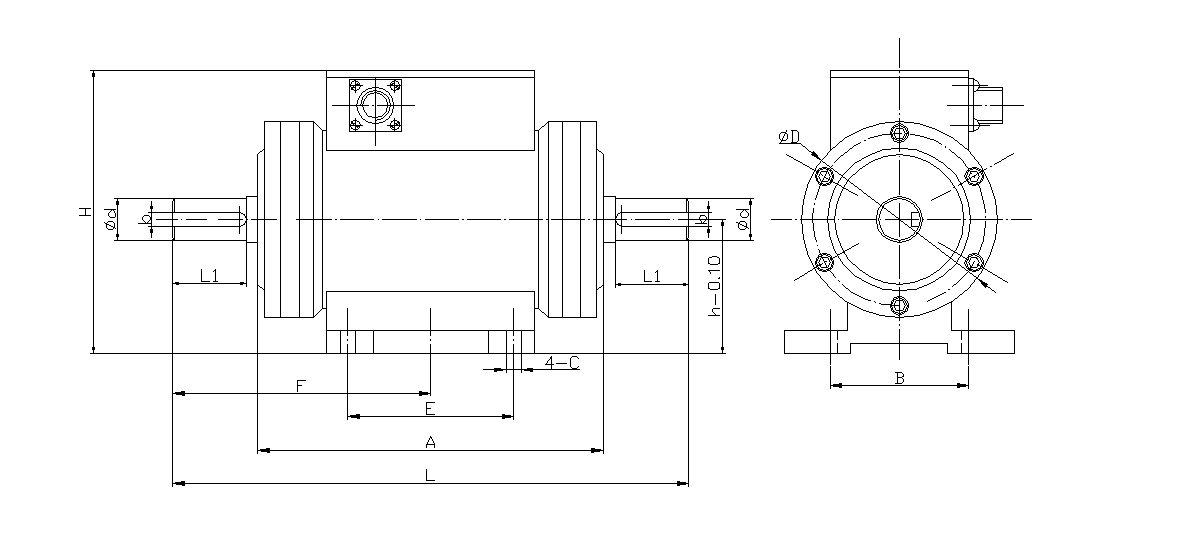

规格(N.m) Φdj6 ΦD A L L1 H h E B C Ｆ 最高转速 c型键(b*l1*m*数量)
10、20、30、40、50 Φ18 Φ85 150 224 32 123 58 72 62 6.5 112 15000 6*32*6*1
100 Φ18 Φ85 150 224 32 123 58 72 62 6.5 112 15000 6*32*6*1
200、300 Φ28 Φ95 152 242 42 133 63 72 62 6.5 121 10000 8*40*7*1
500、700 Φ38 Φ105 154 272 57 144 69 72 62 6.5 136 8500 10*56*8*2
1000 Φ48 Φ115 156 328 82 150 70 72 82 8.5 165 7000 14*80*9*2
2000 Φ55 Φ125 168 385 105 161 74 72 82 8.5 198 6000 16*100*10*2
3000 Φ65 Φ132 165 385 105 172 80 72 82 8.5 192.5 5000 18*105*11*2
5000、7000 Φ75 Φ146 180 396 105 187 89 72 82 8.5 210 4500 20*105*12*2
10000 Φ100 Φ182 180 447 130 244 122 80 112 10.5 230 3500 28*130*20*2
20000 Φ125 Φ230 216 496 135 295 150 100 140 12.5 248 2800 32*135*18*2
30000 Φ140 Φ240 216 526 150 308 155 100 140 12.5 263 2200 36*150*20*2
50000 Φ165 Φ250 185 700 240 305 180 120 150 12.5 350 1900 40*240*22*2
100000 Φ195 Φ290 190 820 300 305 210 150 180 12.5 410 1700 45*295*25*2
150000 Φ235 Φ350 250 900 315 420 220 180 250 17 450 1200 56*300*32*2
200000 Φ255 Φ390 250 900 315 465 245 180 250 17 450 1100 56*300*32*2
