该传感器是为了满足市场对体积小、高转速的需求，而特殊研制、开发的新型传感器。它具有现有传感器的所有优点，更体现出它的小巧精致。
转速测量分为：
1、高转速测量时采用光电、码盘原理设计。
2、测量转速精度高，性能稳定可靠，使用寿命长。
产品特点：
1、测量非旋转扭矩及过渡过程的动态旋转扭矩。
2、测量正、反向扭矩时，不需调整零点。
3、信号检测采用数字化处理技术，精度高、稳定性好、抗干扰强。
4、输入电源极性、幅值保护，输出转矩、转速信号保护。
5、扭矩信号的提取方式为应变电测技术。
6、扭矩测量精度与旋转速度、方向无关。
7、可测量正、反向扭矩、转速及功率。
8、输入、输出信号的传输为非接触的耦合方式。
9、体积小、重量轻、安装方便。
10、可靠性高、寿命长。
技术参数：
转矩不准确度：0.1-0.2% F·S 重复性：≤0.1%F·S
过载能力：150%F·S 滞 后：≤0.1%F·S
绝缘电阻：≥200MΩ 线 性：≤0.1%F·S
工作温度：-20～60℃ 相对湿度：≤90%RH
应变计动态应变波的响应时间：3.2×10-6 S
零转矩频率输出：10KHz
正向转矩满量程频率输出：15KHz
反向转矩满量程频率输出：5 KHz
转速输出信号（光电码盘式）：60-120个脉冲/转 标准配置
60脉冲/转（量程<1500Nm)
120脉冲/转(量程≥1500Nm)
传感器信号输出：方波信号、幅值为5V、负载电流＜15mA
传感器功耗：4W
安装方法：
与A系列直连式转矩转速传感器想同。

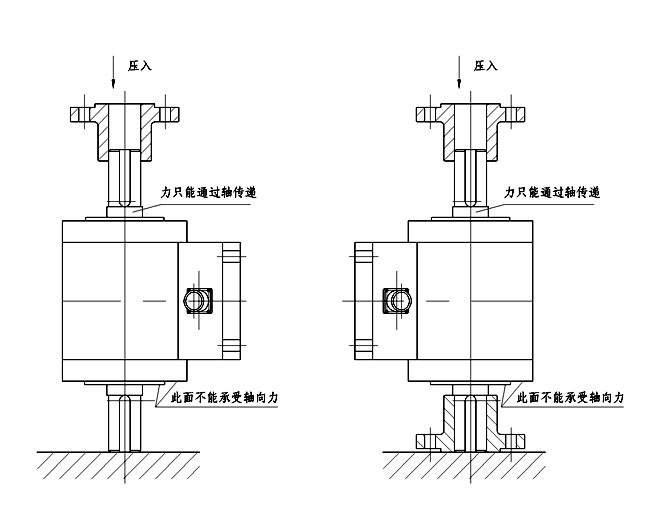

安装联轴器方法：
1、安装人员测量联轴器内径，确定达到安装要求。
2、量程大于等于10Nm的传感器安装联轴器法兰时，应将传感器轴垂直放置，将上端法兰垂直压入。如现场无压力机可用铜棒将法兰均匀轻轻打入，然后依比安装另一端法兰。
3、量程小于10Nm的传感器安装联轴器时，传感器轴水平放置，将联轴器用手轻轻推入。
|

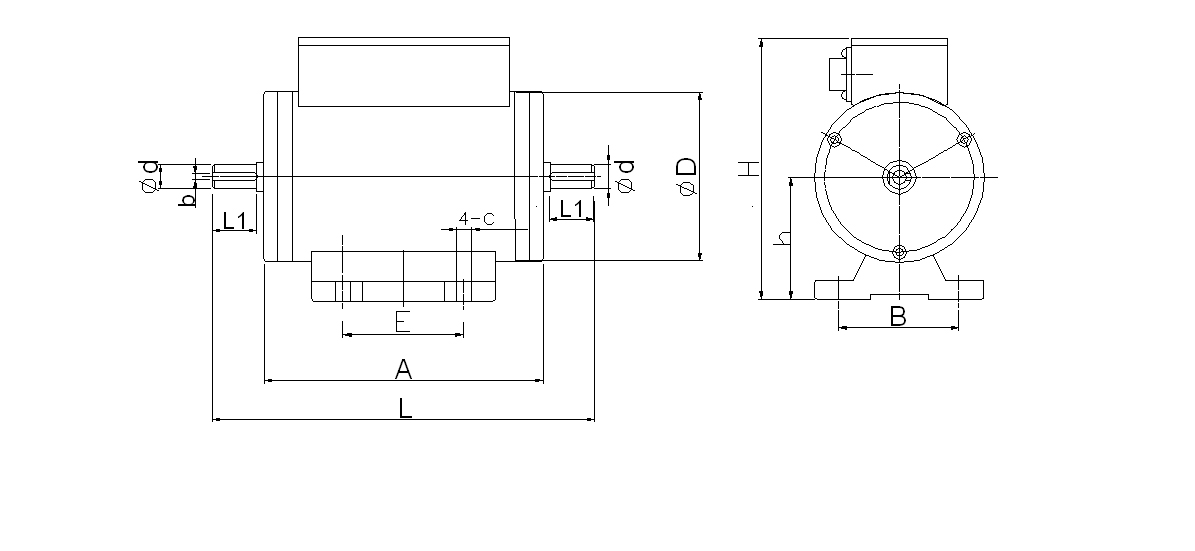

规 格
|
Φd(j6)
|
ΦD
|
A
|
L
|
L1
|
H
|
h
|
E
|
B
|
C
|
F
|
最高转速(r/min)
|
C型键(bxL1xmx数量)
|
|
≤10
|
Φ10
|
Φ70
|
118
|
158
|
18
|
107
|
51
|
50
|
50
|
4.2
|
79
|
19000
|
3x18x3x1
|
|
≤100
|
Φ18
|
Φ 75
|
142
|
210
|
30
|
117
|
58
|
72
|
62
|
6.5
|
105
|
18000
|
6x30x6x1
|
|
200
|
Φ24
|
Φ 85
|
150
|
242
|
42
|
127
|
63
|
72
|
62
|
6.5
|
121
|
18000
|
8x42x7x1
|
注：300AG以上尺寸同A型传感器，允许最高转速见下表
|
规 格
|
300
|
500
|
1000
|
2000
|
3000
|
5000
|
10000
|
20000
|
50000
|
100000
|
|
最高转速(r/min)
|
15000
|
12000
|
10000
|
8000
|
7000
|
6000
|
4000
|
35000
|
3000
|
3000
|
其中：10AG规格内包括： 2N·m，5N·m，10N·m。
100AG规格内包括：20N·m，30N·m，40N·m，50N·m，70N·m。

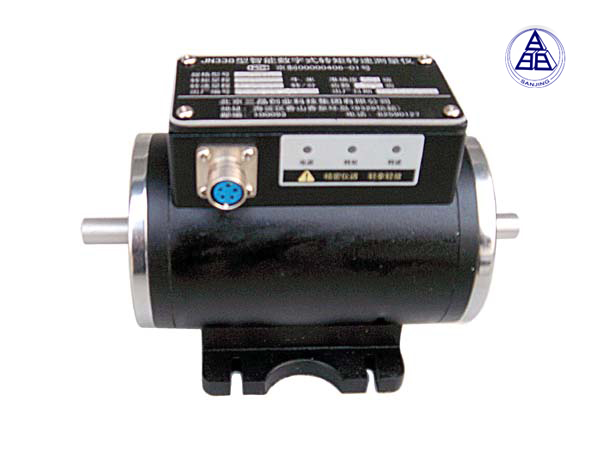

产品图片：
