一、系统简述
本测试台可测量机座号150、130、110、90系列伺服电机,测量参数为转矩、转速、轴功率,数据采集、处理、显示通过单片机仪表和计算机完成,曲线分析通过计算机测量板卡、计算机和应用软件完成,减速机构和磁粉制动器可对四种伺服电机进行线性连续加载。
二、技术指标
转矩测量范围:0-100Nm 精 度:0.5级
转速测量范围:0-3000rpm 精 度:无累计误差
功率测量范围:7KW
电机同轴度:≤0.05mm
四种规格伺服电机的主要安装尺寸
电机规格
|
电机轴径
|
安装止口
|
紧固螺钉中心直径
|
紧固螺钉尺寸
|
150
|
Φ28h6
|
Φ130h7
|
Φ174
|
4-M10
|
130
|
Φ22h6
|
Φ110h7
|
Φ145
|
4-M8
|
110
|
Φ19h6
|
Φ95h7
|
Φ130
|
4-M8
|
90
|
Φ12h6
|
Φ70h7
|
Φ107
|
4-M6
|
三、设备图片

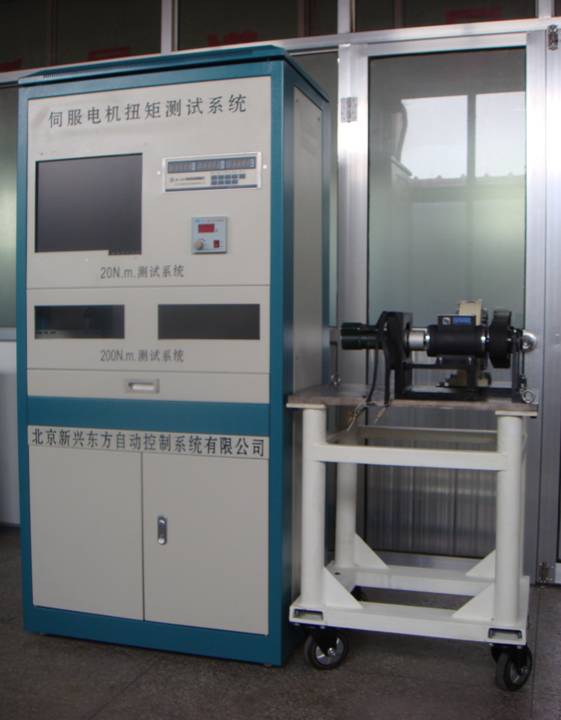

(一)伺服电机测试系统

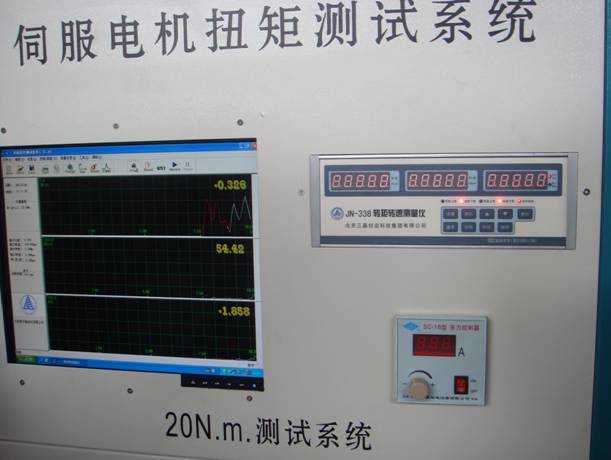

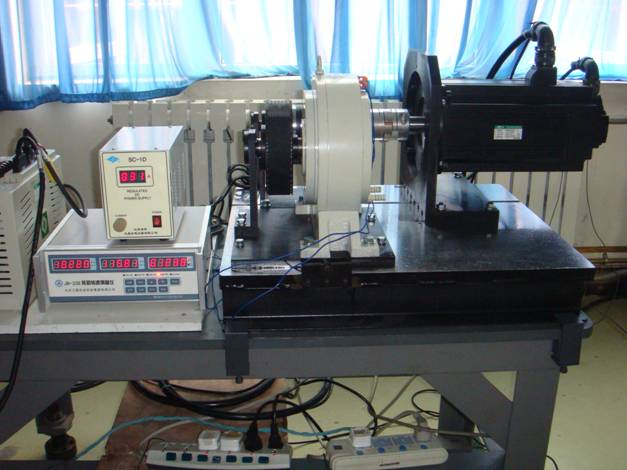

(二)伺 服 电 机 测 试 系 统

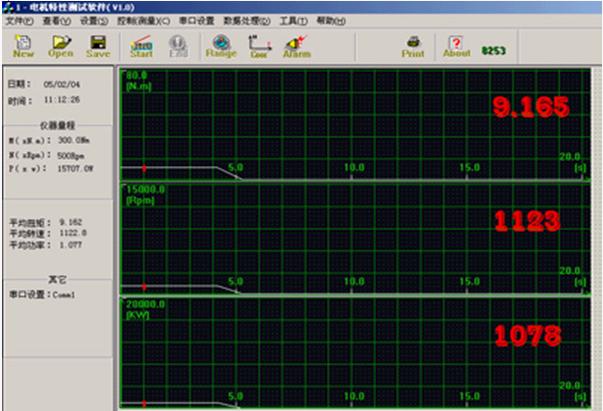

四、软件界面
