基本性能:
l 以测量输入信号的频率为基础,配合仪表可设置的参数,用于转速测量
l 测量频率范围0.3Hz-25KHz
l 频率测量基本误差:
Ø 0.300-45.000Hz范围时,小于0.01Hz
Ø 45.00-450.00Hz范围时,小于0.02Hz
Ø 450.0-4500.0Hz范围时,小于0.2Hz
Ø 4500-25000Hz范围时,小于2Hz
l 测量控制周期:0.5秒(信号频率>3Hz时)
l 显示范围:-19999-20000,小数点位置可设定
l 可选配1-4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差绝对值五种基本报警方式和与五种报警方式对应的五种待机报警方式(待机报警方式:指仪表通电时即使处于报警区域也不报警,当测量值进入不报警区域后建立待机条件,此后正常报警 )
l 可选配通讯、变送和打印功能
选型说明:
u 外形尺寸:160*80*125mm 横式 开孔尺寸:152*76mm
u 输入信号:标准型 适用于NPN、PNP型电压脉冲,(4-20)mA2线制脉冲,TTL脉冲等
u 报警(选件):4点继电器输出
u 变送(选件):(分辨率:1/3000;负载能力:600Ω)
l A1:电流输出 (4-20)mA、(0-10)mA、(0-20)mA
l A2:电压输出(1-5)V、(0-5)V
l A3:电压输出(0-10)V
u 外供电源(选件):24V±5% 50mA以下
u 通讯(选件):
l modbus-RTU 协议 RS485
l (通讯地址:0-99,通讯速率:2400、4800、9600、19200)
u 打印接口(接件):
u 电源规格:100-240V AC 50/60 Hz

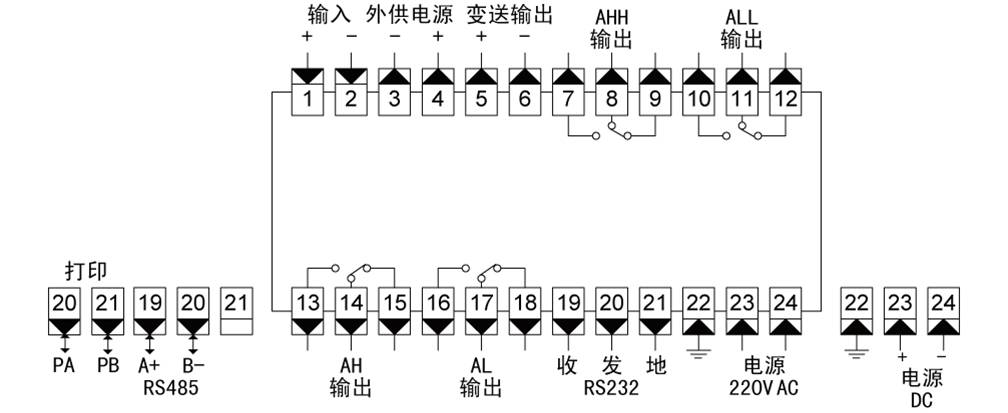

端子图:
